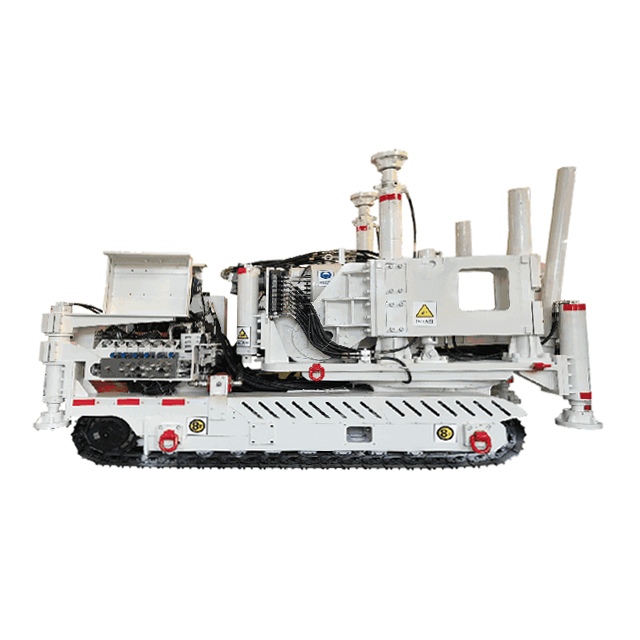

ZYL-6000D(D) 煤矿用履带式全液压全方位分体式定向钻机

ZYL-6000D（D）型煤矿用履带式全液压定向钻机为全液压驱动履带式全方位定向钻机，具有下列特点：

1. 钻机具有较高的转矩和合理的转速范围，适合小口径金刚石岩心钻进，也能满足大口径硬质合金岩心钻进和各种工程钻孔的要求。

2. 钻进给进与起拔能力大，便于处理孔内特殊情况。

3. 钻机结构简单，布局合理，外形尺寸小，传动效率高。

4. 钻机操作集中，简单方便，操纵灵活可靠，大大降低劳动强度。

5. 钻机整体自行移机，安装方便快捷，准备时间大大缩短。

6. 可实现-30°～+90°的钻孔倾角及0-360°方位角的施工。

ZYL-6000D（D）型煤矿用履带式全液压定向钻机(全方位定向钻机) 主要技术参数
序号			检验项目	单位	参数
1	钻机	主机	额定压力	MPa	26
2			额定流量	L/min	140
3			额定转矩	N．m	6000
4			额定转速	r/min	45
5			最高转速	r/min	200
6			工作压力	MPa	30
7			推进力	kN	210
8			推进速度	m/min	9
9			起拔力	kN	210
10			起拔速度	m/min	4
11			推进行程	mm	800
12			钻孔深度	m	＞1000
13			终孔直径	mm	113/133
14			开孔直径	mm	113/133/153
15			钻孔倾角	°	-30-+90
16			钻杆直径	mm	Φ70/Φ73/Φ89
17			锚固力	kN	100
18			供水压力	MPa	1-1.5
19			最小供水量	L/min	360
20			噪声	dB(A)	100
21			外形尺寸	mm	375013022660(±20)
22			质量	kg	12000
23		泵站	额定压力	MPa	31/24
24			额定流量	L/min	90/60
25			电机型号	-	YBK3-280S-4
26			额定电压	V	660/1140
27			额定电流	A	80.2/46.3
28			额定功率	kW	75
29			油箱有效容积	L	250
30		行走机构	行走方式	mm	履带式
31			工作压力	MPa	23
32			工作流量	L/min	100
33			行走速度	m/min	25
34			爬坡能力	°	20
35			履带板宽度	mm	250
