YSXD18地面钻电磁波随钻测量系统

用途

YSXD18地面钻电磁波随钻测量系统，适用于地面任何角度开钻的水平井、定向井、地质勘探井等井眼轨迹的跟踪监测，具备随钻测量井眼的井斜角、方位角、工具面向角等主要参数，同时可实现钻井参数、轨迹的3D实时显示，便于司钻人员随时了解井下轨迹变化，并实时调整控制轨迹，实现精准钻进。

特点

可实时监测多项数据：井斜角、方位角、工具面向角、总磁场、总重力加速度、信号强度；

传输速率快，测量一组时效性高，井深两千米的施工能节省将近一天的周期；

工具面更新速度快，司钻工程师可有效的提高对钻压的控制，提高钻进时效；

不受钻井的施工工艺影响，能满足不同气体、欠平衡等施工作业，适应性强。

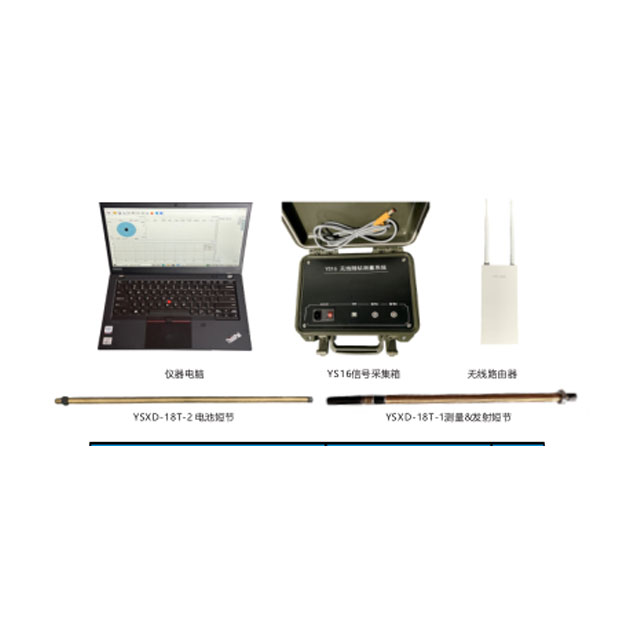

成套设备配置

仪器电脑

YS16信号采集箱

无线路由器

SXD-18T-1随钻测量探管-测量&发射短节

YSXD-18T-2随钻测量探管-电池短节

名称	产品型号	数量
仪器电脑	——	1台
YS16信号采集箱	YS16	1台
随钻测量探管-测量&发射短节	YSXD-18T-1	1根
随钻测量探管-电池短节	YSXD-18T-2	1根
电池短节-电池筒	YSXD-18T-2-1	1根
电池短节-电池	YSXD-18T-2-2	2根
无线路由器	——	1台
信号采集箱 -探管接收天线线缆	YS16-T -50m	1根
信号采集箱 -探管接收天线线缆	YS16-T -100m	1根
信号采集箱 -探管接收天线地锚	YS16-T-1200mm	2根
绝缘天线	Φ89 /Φ97mm/Φ121mm	1根

名称

产品型号

数量

仪器电脑

——

1台

YS16信号采集箱

YS16

1台

随钻测量探管-测量&发射短节

YSXD-18T-1

1根

随钻测量探管-电池短节

YSXD-18T-2

1根

电池短节-电池筒

YSXD-18T-2-1

1根

电池短节-电池

YSXD-18T-2-2

2根

无线路由器

——

1台

信号采集箱 -探管接收天线线缆

YS16-T -50m

1根

信号采集箱 -探管接收天线线缆

YS16-T -100m

1根

信号采集箱 -探管接收天线地锚

YS16-T-1200mm

2根

绝缘天线

Φ89 /Φ97mm/Φ121mm

1根

信号采集箱主要技术参数	指标
供电方式	AC220V
信号动态输入范围	200μV～7V（峰-峰值）
动态放大倍数	1～103
通讯接口	USB2.0通信接口输出

信号采集箱主要技术参数

指标

供电方式

AC220V

信号动态输入范围

200μV～7V（峰-峰值）

动态放大倍数

1～103

通讯接口

USB2.0通信接口输出

探管主要技术参数	指标
供电方式	电池组供电DC18V
工作温度	-25℃~125℃
工作压力	0~104MPa
电池组工作时间	＞200h
井斜角	测量范围	0°~180°
测量精度	±0.1°
方位角	测量范围	0°~360°
测量精度	±1.0°
工具面向角	测量范围	0°~360°
测量精度	±1.0°
外形尺寸	Φ40x3000mm
重量	12Kg

探管主要技术参数

指标

供电方式

电池组供电DC18V

工作温度

-25℃~125℃

工作压力

0~104MPa

电池组工作时间

＞200h

井斜角

测量范围

0°~180°

测量精度

±0.1°

方位角

测量范围

0°~360°

测量精度

±1.0°

工具面向角

测量范围

0°~360°

测量精度

±1.0°

外形尺寸

Φ40x3000mm

重量

12Kg
