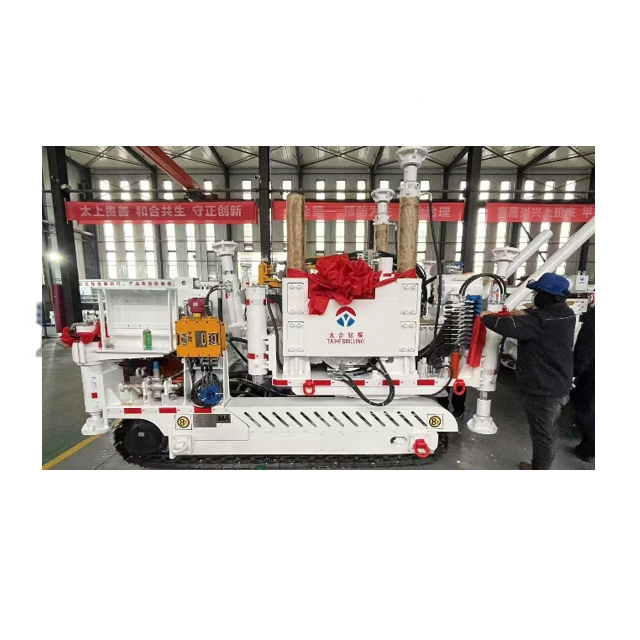

ZYL-17000DY/15000DY/12000DY型煤矿用履带式全液压定向钻机基本性能参数
检验项目 | 单位 | 17000D | 15000D | 12000D | |
主 机 | 额定压力 | Mpa | 24 | ||
额定流量 | L/min | 280 | |||
额定转矩 | N·m | 17000 | 15000 | 12000 | |
额定转速 | r/ min | 40-150 | 40-150 | 48-150 | |
给进力 | kN | 250 | |||
给进速度（快/慢） | mm/min | 15/1.5 | |||
起拔力 | kN | 250 | |||
起拔速度（快/慢） | mm/min | 19/1.5 | |||
给进行程 | mm | 1200 | |||
钻孔深度 | m | >1500 | |||
开孔直径 | mm | 120/203/253 | |||
终孔直径 | mm | 120/203 | |||
钻孔倾角 | 。 | 0～+20 | |||
钻杆直径 | mm | φ70/φ89/φ95/φ127 | |||
供水压力 | Mpa | 1-1.5 | |||
最小供水量 | L/min | 50 | |||
泵 站 | 额定压力 | Mpa | 29 | ||
额定流量 | L/min | 285 | |||
电机型号 | - | YBK3-315M-4 | |||
额定电压 | V | 660/1140 | |||
额定功率 | kW | 132 | |||
油箱有效容积 | L | 450 | |||
行 走 机 构 | 行走方式 | - | 液压马达驱动履带式 | ||
工作压力 | Mpa | 26 | |||
工作流量 | L/min | 120 | |||
行走速度 | m/min | 25 | |||
爬坡能力 | （°） | 20 | |||
外形尺寸 | mm | 3800×1600×2000（±50） | |||
机重 | kg | 12720 | |||
ZYL-8500DY/7000 DY/6000DY型煤矿用履带式全液压定向钻机基本性能参数
检验项目 | 单位 | 8500DY | 7000DY | 6000DY | |
主 机 | 额定压力 | Mpa | 28 | ||
额定流量 | L/min | 140 | |||
额定转矩 | N·m | 8500 | 7000 | 6000 | |
额定转速 | r/ min | 43-140 | 47-150 | 47-150 | |
给进力 | kN | 240 | |||
给进速度（快/慢） | mm/min | 15/1.5 | |||
起拔力 | kN | 320 | |||
起拔速度（快/慢） | mm/min | 15/1.5 | |||
给进行程 | mm | 800 | |||
钻孔深度 | m | >1000 | |||
开孔直径 | mm | 113/133/153 | |||
终孔直径 | mm | 113/133 | |||
钻孔倾角 | 。 | -35～+90 | |||
钻杆直径 | mm | φ73/φ89 | |||
供水压力 | Mpa | 1-1.5 | |||
最小供水量 | L/min | 300 | |||
泵 站 | 额定压力 | Mpa | 33/24 | ||
额定流量 | L/min | 140/60 | |||
电机型号 | - | YBK3-315S-4 | |||
额定电压 | V | 660/1140 | |||
额定功率 | kW | 75 | |||
油箱有效容积 | L | 250 | |||
行 走 机 构 | 行走方式 | - | 液压马达驱动履带式 | ||
工作压力 | Mpa | 23 | |||
工作流量 | L/min | 100 | |||
行走速度 | m/min | 25 | |||
爬坡能力 | （°） | 20 | |||
外形尺寸 | mm | 3750×1300×2650（±50） | |||
机重 | kg | 10000 | |||
