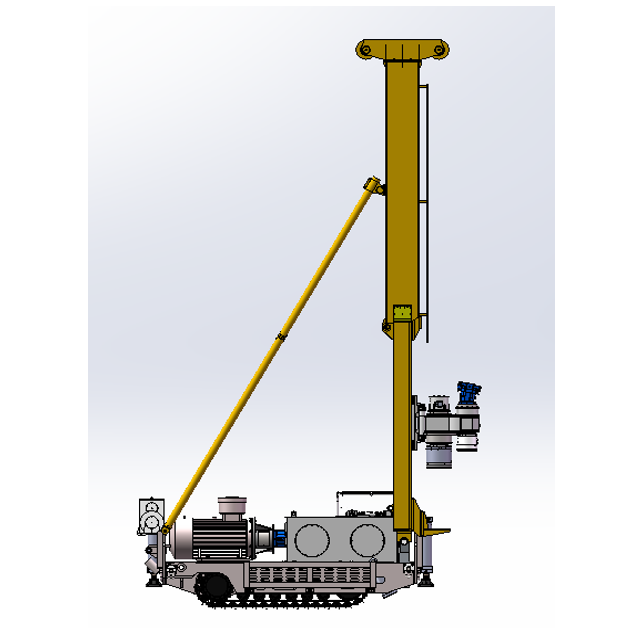

ZYL25000/620DSX型地上地下一体化千米定向钻机

一体化钻机模块化设计，结构紧凑，履带行走，可原地转弯，设置了桅杆、提升绞车、取心绞车等可拆卸部件和可前后切换的回转中心，回转中心在前，配合桅杆、绞车等适用于岩心勘探、地质勘查、水文水井等工程钻孔施工，以及山区、丘陵等场地狭窄工况，动力头可侧移让开孔口，开孔角度45——90°;回转中心在后，拆卸桅杆、绞车等可用于煤矿井下瓦斯抽采、注浆加固、探放水等各类近水平定向钻孔施工，开孔角度-10~+20°,井下施工要求巷道或钻场高度大于3m,宽度大于4.5m,断面大于12m。该钻机配套产品有泥浆泵车、孔底马达、随钻测量装置、智能钻具等。

另外，水井、车载、石油三类钻机水垂比基本在2:1左右，且占地面积大，该钻机水垂比可达7:1左右，且体积较小，具有显著优势。

序号	名称	检验项目		单位	参数
1	主机	额定压力		MPa	35
2		额定流量		L/min	360
3		定向钻进	扭矩	N·m	25000
3		定向钻进	转速	r/min	50
4		岩心勘探	扭矩	N·m	9303.56
			转速（1档）	r/min	0-205.5
			转速（2档）	r/min	0-400.88
5		推进力		kN	350
6		推进速度		m/min	20
7		起拔力		kN	620
8		起拔速度		m/min	15
9		推进行程		mm	1200
10		钻孔深度		m	1500
11		终孔直径		mm	203/253/300
12		开孔直径		mm	350
13		钻孔倾角（地面）		°	45~90
13		钻孔倾角（井下）		°	-10~+20
14		钻杆直径		mm	Φ95/Φ127
15		锚固力		kN	130
16		供水压力		MPa	1~1.5
17		最小供水量		L/min	200
18		噪声声压级		dB（A）	100
19		行走速度		m/min	30
20		爬坡能力		°	20
21		主机质量		kg	17000
22		外形尺寸	运输状态	mm	4300×1780×2320 （允差±50）
22		外形尺寸	工作状态（地面）	mm	4300×1780×8800 （允差±50）
23	主绞车	单绳拉力		kg	4222
24		提升速度		m/s	1.5
25		钢丝绳直径		mm	15.5
26		卷筒直径		mm	232
27	取芯绞车	提升速度		m/min	111
28		钢丝绳直径		mm	5~6
29		卷筒直径		mm	146
30	动力头	移开孔口距离		mm	450
